Артикул:
MSB-0319-000022
Потребляемая мощность - не более 1 Вт; Рабочий диапазон напряжения питания: от 8 до 30 В; Защита от перегрузок по току и коротких замыканий; Защита от смены полярности; Защита входов питания от импульсных перенапряжений; Сетевые интерфейсы: SBus: RS-485, два разъема RJ45; Поддерживаемые протоколы: IM, ModBus RTU; Максимальное число модулей на шине при работе по протоколу IM: 4 (задается DIP-переключателем); Максимальное число модулей на шине при работе по протоколу ModBus RTU: 254 (задается программно); Измерительные параметры: Диапазон измеряемых напряжений: от 0 до 480 В; Погрешность измерения напряжения, не более: 1 %; Погрешность измерения частоты напряжения, не более: 0,5 %; Диапазон измеряемых токов: от 0 до 700 А (при использовании соответствующих трансформаторов тока); Погрешность измерения тока, не более: 1 %; Условия работы: Рабочая температура окружающего воздуха: от 0 до +50 С (от -20 до +50 С – по требованию заказчика); Степень защиты по ГОСТ 14254 - IP 20; Размеры и масса: Габаритные размеры ШxД
Подробности
Характеристики
Наименование упаковки
—
шт
Безразмерная
—
N
Описание

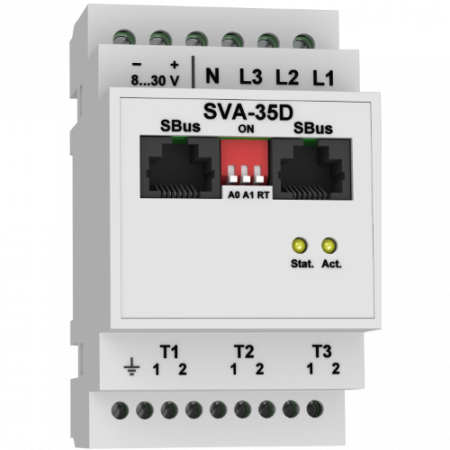

Модуль обеспечивает сбор измерительной информации и передачу ее по шине SBus, по интерфейсу RS-485. Модуль может работать используя один из двух протоколов обмена данными: IM или ModBus RTU. Модуль контроля параметров сети SVA-35D может функционировать в двух режимах: Ведомый модуль в сети контроллера iNode CE-35D, iNode C-35D (по протоколу IM). Ведомый модуль в сети RS-485(по протоколу ModBus RTU). Выбор используемого протокола передачи данных, а также настройка параметров модуля (параметры протокола ModBus RTU, параметры дискретных входов и релейных выходов) производится по протоколу IM с помощью утилиты 35D_config.exe. Непосредственное подключение и измерение напряжений и частоты 3-х фаз сети, имеющих общий нейтральный проводник. Изменение токов 3-х фаз сети с применением трансформаторов тока типа Т10-130А-2000-Т/0 (1:2500) и др. Вычисление полной, активной и реактивной мощностей фаз и суммарно по трем фазам. Вычисление коэффициентов мощностей нагрузки фаз. Измерение температуры модуля и температурная комп
